产品描述
1、一台机组同时提供正压和负压。
2. 公制和英制尺寸。
3.一键式配件。

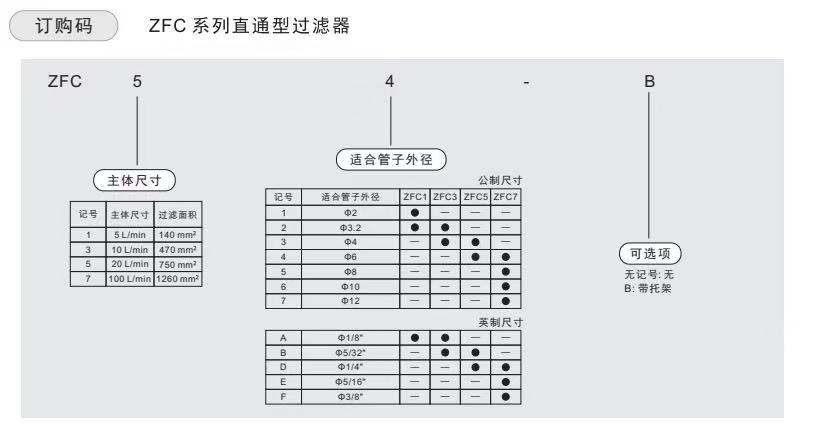

订购代码 ZFC 系列 在线空气过滤器
ZFC 5① 4② - B③
| ①→ 本体尺寸 | |||||
| 记号 | 身体尺寸 | 过滤面积 | |||
| 1 | 5升/分钟 | 140平方毫米 | |||
| 3 | 10升/分钟 | 470平方毫米 | |||
| 5 | 20升/分钟 | 750平方毫米 | |||
| 7 | 100升/分钟 | 1260平方毫米 | |||
| ②→ 适用管子外径 | |||||
| 公制尺寸 | |||||
| 象征 | 适用管材外径 | ZFC1 | ZFC3 | ZFC5 | ZFC7 |
| 1 | Φ2 | ● | — | — | — |
| 2 | Φ3.2 | ● | ● | — | — |
| 3 | Φ4 | — | ● | ● | — |
| 4 | Φ6 | — | — | ● | ● |
| 5 | Φ8 | — | — | — | ● |
| 6 | Φ10 | — | — | — | ● |
| 7 | Φ12 | — | — | — | ● |
| 英制尺寸 | |||||
| A | Φ1/8' | ● | ● | — | — |
| B | Φ5/32” | — | ● | ● | — |
| D | Φ1/4' | — | — | ● | ● |
| E | Φ5/16” | — | — | — | ● |
| F | Φ3/8' | — | — | — | ● |
| ③→ 选项 | 无：无 | B：带支架 | |||
产品规格
| 型号 | ZFC1□ | ZFC3□ | ZFC5□ | ZFC7□ | |||||||
连接口径 (适用管材外径) | 公制尺寸 | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
| 英制尺寸 | — | Φ1/8' | Φ1/8' | Φ5/32” | Φ5/32” | Φ1/4' | Φ1/4' | Φ5/16” | Φ3/8' | — | |
| 工作介质 | 空气、氮气 | ||||||||||
| 工作压力 | -100 kPa 至 1.0 MPa（20°C 时） | ||||||||||
| 流量（正压）[L/min]* | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
| 流量（真空）[L/min] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
| 保证耐压力[MPa] | 1.5（20℃时） | ||||||||||
| 工作温度 [°C] | 0 至 60 | ||||||||||
| 过滤精度[μm] | 5（过滤效率95%） | ||||||||||
| 滤芯更换压差 [MPa] | 0.1（真空压力20kPa） | ||||||||||
| 过滤面积[mm²] | 140 | 470 | 750 | 1260 | |||||||
| 适用管材材质 | 尼龙、软尼龙、聚氨酯 | ||||||||||
| 内部容量 [cm3] | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
| 外壳材料 | 聚碳酸酯 | ||||||||||
* 流量（正压）条件：供给压力0.7MPa、压降30kPa
主要尺寸
